Kaip veikia hibridinis žingsninis variklis?

Straipsnio santrauka

Judesio valdymo sistemoms reikalingas didelis tikslumas, stabilumas ir pakartojamumas. Daugelis automatikos, robotikos, medicinos įrangos ir gamybos mašinų priklauso nuo tikslios padėties nustatymo, kad būtų galima atlikti sudėtingas užduotis. AHibridinis žingsninis variklisyra plačiai naudojamas šiose srityse, nes sujungia nuolatinio magneto variklių ir kintamos varžos variklių pranašumus.

Šiame straipsnyje paaiškinama, kaip veikia hibridinis žingsninis variklis, jo vidinė struktūra, pagrindiniai techniniai parametrai, tipinės programos ir kaip jis sprendžia įprastas pramonės problemas, tokias kaip padėties nustatymo tikslumas, sukimo momento stabilumas ir judesio valdymo patikimumas. Vadovas taip pat padeda inžinieriams ir pirkėjams suprasti, kaip pasirinkti tinkamą variklį jų įrangai.

Turinys

• Kas yra hibridinis žingsninis variklis
• Kaip veikia hibridinis žingsninis variklis
• Pagrindiniai konstrukciniai komponentai
• Pagrindiniai techniniai parametrai
• Hibridinių žingsninių variklių pranašumai
• Tipiški pramoniniai pritaikymai
• Pasirinkimo vadovas pirkėjams
• Dažnai užduodami klausimai

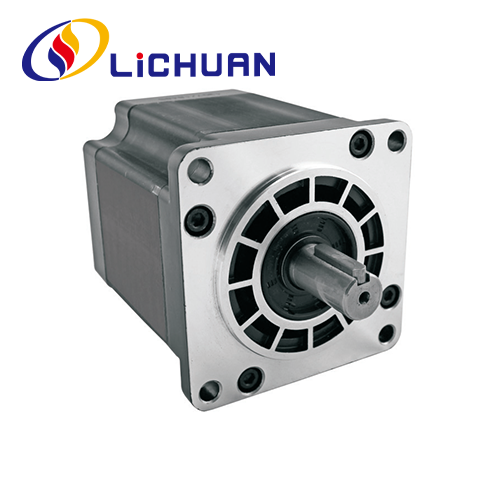

Kas yra hibridinis žingsninis variklis

Hibridinis žingsninis variklis yra tikslaus judesio įtaisas, kuris elektros impulsų signalus paverčia mechaniniu judesiu. Kiekvienas elektros impulsas judina variklio veleną fiksuotu žingsnio kampu. Tai leidžia labai tiksliai nustatyti padėtį, nereikalaujant sudėtingos grįžtamojo ryšio sistemos.

Hibridinis dizainas sujungia dvi technologijas:

• Nuolatinio magneto variklio konstrukcija
• Kintamo pasipriešinimo variklių technologija

Sujungus šias dvi konstrukcijas, variklis užtikrina didesnį sukimo momentą, geresnį padėties nustatymo tikslumą ir sklandesnį judėjimą, palyginti su tradiciniais žingsniniais varikliais.

Hibridiniai žingsniniai varikliai, kuriuos gaminaLICHUAN®Dėl savo patikimumo ir tikslaus judesio valdymo dažniausiai naudojami CNC mašinose, 3D spausdintuvuose, tekstilės mašinose ir automatizuotoje gamybos įrangoje.

Kaip veikia hibridinis žingsninis variklis

Hibridinio žingsninio variklio veikimo principas pagrįstas elektromagnetine sąveika tarp statoriaus apvijų ir rotoriaus magnetinio lauko.

Operacijos procesą galima supaprastinti į kelis etapus:

• Variklio vairuotojas siunčia elektros impulsų signalus į variklio rites.
• Statoriaus ritės sukuria valdomą magnetinį lauką.
• Rotorius susilygina su magnetiniu lauku.
• Kiekvienas impulsas judina rotorių fiksuotu kampu.
• Nuolatiniai impulsai sukuria sukamąjį judėjimą.

Pavyzdžiui, įprasto hibridinio žingsninio variklio žingsnio kampas yra 1,8°. Tai reiškia:

• 200 žingsnių užbaigia vieną pilną apsisukimą
• Kiekvienas impulsas lygus vienam žingsniui
• Tikslus padėties valdymas pasiekiamas skaičiuojant impulsus

Kadangi judėjimas valdomas skaitmeniniu būdu, hibridiniai žingsniniai varikliai idealiai tinka tais atvejais, kai reikia tikslios padėties nustatymo ir pakartojamumo.

Pagrindiniai konstrukciniai komponentai

Hibridiniame žingsniniame variklyje yra keletas pagrindinių komponentų, kurie kartu sukuria tikslų judesį.

Dantyta rotoriaus konstrukcija yra viena iš pagrindinių hibridinių žingsninių variklių savybių. Tai pagerina magnetinę jungtį ir žymiai padidina sukimo momentą.

Pagrindiniai techniniai parametrai

Rinkdamiesi hibridinį žingsninį variklį, inžinieriai paprastai įvertina kelis veikimo parametrus.

Šios specifikacijos nustato variklio našumą greičio, sukimo momento, šilumos išsklaidymo ir apkrovos požiūriu.

Hibridinių žingsninių variklių pranašumai

Hibridiniai žingsniniai varikliai yra plačiai naudojami, nes turi keletą reikšmingų pranašumų prieš kitas judesio valdymo technologijas.

• Aukštas padėties nustatymo tikslumas
• Stabilus sukimo momentas esant mažam greičiui
• Paprastas valdymas impulsiniais signalais
• Patikima atviro ciklo valdymo sistema
• Maži priežiūros reikalavimai
• Ekonomiškas, palyginti su servo sistemomis

Varikliai, kuriuos gaminaLICHUAN®yra sukurti su optimizuotomis magnetinėmis struktūromis ir pažangia apvijų technologija, kad būtų užtikrintas sklandus veikimas ir didelis sukimo momentas sudėtingoje pramoninėje aplinkoje.

Tipiški pramoniniai pritaikymai

Hibridiniai žingsniniai varikliai naudojami daugelyje pramonės šakų, kur reikalingas tikslus judesio valdymas.

• CNC staklės
• 3D spausdinimo sistemos
• Lazerinio graviravimo mašinos
• Tekstilės gamybos įranga
• Medicinos instrumentai
• Pakavimo automatizavimo mašinos
• Puslaidininkinė įranga

Šiose sistemose variklis užtikrina tikslų padėties nustatymą, sinchronizuotą judesį ir stabilų gamybos efektyvumą.

Pasirinkimo vadovas pirkėjams

Norint pasirinkti tinkamą hibridinį žingsninį variklį, reikia įvertinti specifinius mašinos ar automatikos sistemos reikalavimus.

Svarbūs pasirinkimo veiksniai yra šie:

• Reikalingas sukimo momentas mechaninei apkrovai
• Veikimo greičio diapazonas
• Maitinimo ir tvarkyklės suderinamumas
• Montavimo dydis ir montavimo standartas
• Aplinkos sąlygos, tokios kaip temperatūra ir vibracija

Darbas su patyrusiu gamintoju kaipLICHUAN®užtikrina tinkamą variklio pasirinkimą, stabilų vairuotojų integravimą ir ilgalaikį sistemos patikimumą.

Dažnai užduodami klausimai

1. Kuo skiriasi hibridinis žingsninis variklis nuo standartinio žingsninio variklio?

Hibridiniai žingsniniai varikliai sujungia nuolatinio magneto ir kintamo pasipriešinimo technologijas. Dėl to gaunamas didesnis sukimo momentas, mažesni žingsnių kampai ir geresnis padėties nustatymo tikslumas, palyginti su tradiciniais žingsniniais varikliais.

2. Ar hibridiniams žingsniniams varikliams reikia grįžtamojo ryšio sistemų?

Daugelyje programų jie veikia atviro ciklo valdymu be kodavimo įrenginių. Tačiau didelės spartos arba didelės apkrovos aplinkoje gali būti pridėtos uždaro ciklo sistemos, siekiant pagerinti našumą.

3. Kokia yra tipinė hibridinio žingsninio variklio eksploatavimo trukmė?

Tinkamomis montavimo ir eksploatavimo sąlygomis hibridinis žingsninis variklis gali patikimai veikti dešimtis tūkstančių valandų. Reguliarus guolių ir aušinimo sąlygų tikrinimas padeda prailginti tarnavimo laiką.

Išvada

Hibridiniai žingsniniai varikliai atlieka svarbų vaidmenį šiuolaikinėse automatikos sistemose, užtikrindami tikslų, patikimą ir pakartojamą judesio valdymą. Didelio sukimo momento, skaitmeninio tikslumo ir paprasto valdymo architektūros derinys leidžia juos pritaikyti įvairiai pramoninei įrangai.

Tobulėjant automatizavimo technologijoms, norint užtikrinti stabilų mašinos veikimą, labai svarbu pasirinkti aukštos kokybės variklį.LICHUAN®teikia profesionalius hibridinių žingsninių variklių sprendimus, sukurtus reiklioms pramonės aplinkoms, padedant gamintojams pagerinti tikslumą, efektyvumą ir veikimo patikimumą.

Jei ieškote patikimų judesio valdymo komponentų savo mašinoms,susisiekite su mumisšiandien, kad sužinotumėte daugiau apie LICHUAN® hibridinių žingsninių variklių sprendimus ir gautumėte profesionalią techninę pagalbą savo projektui.
