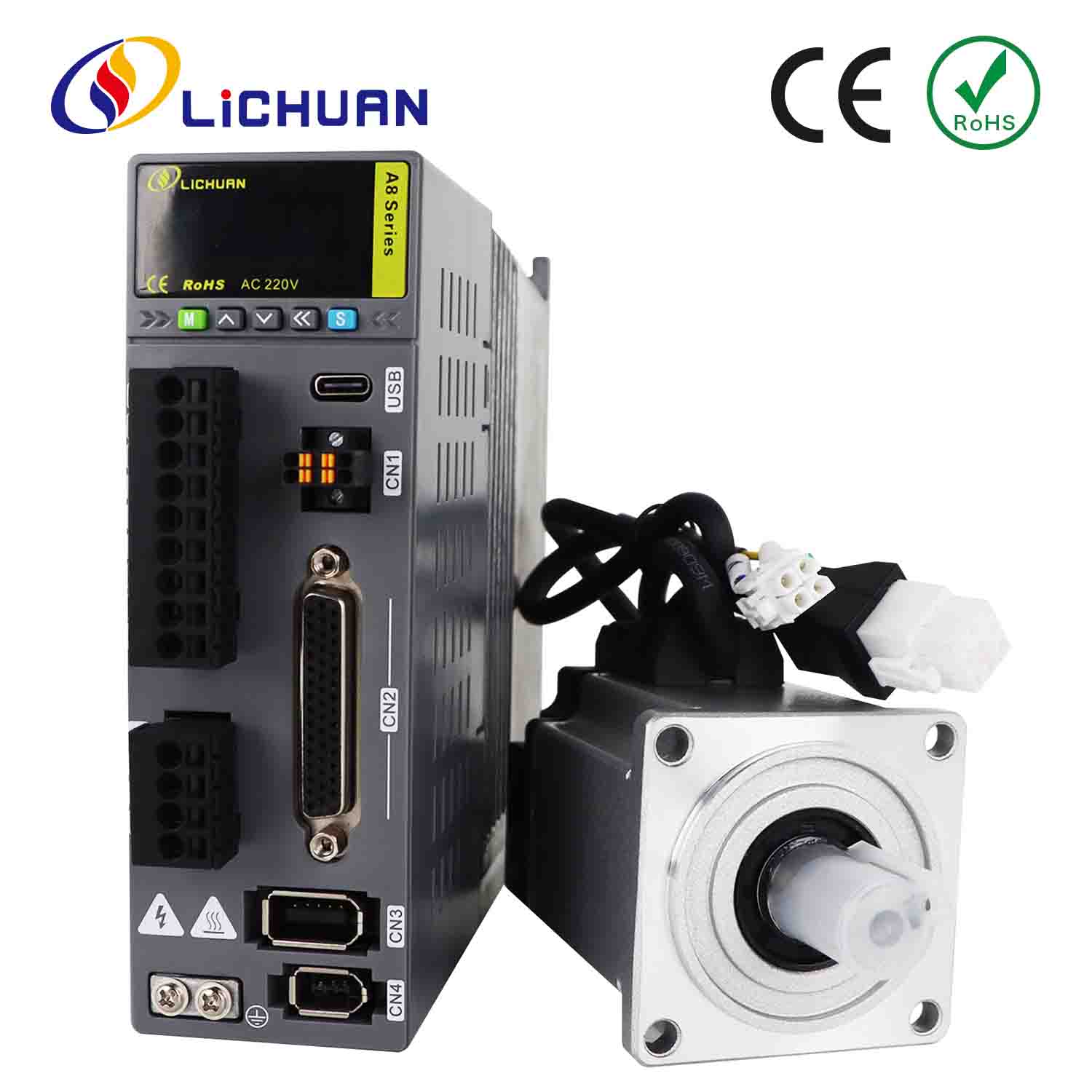

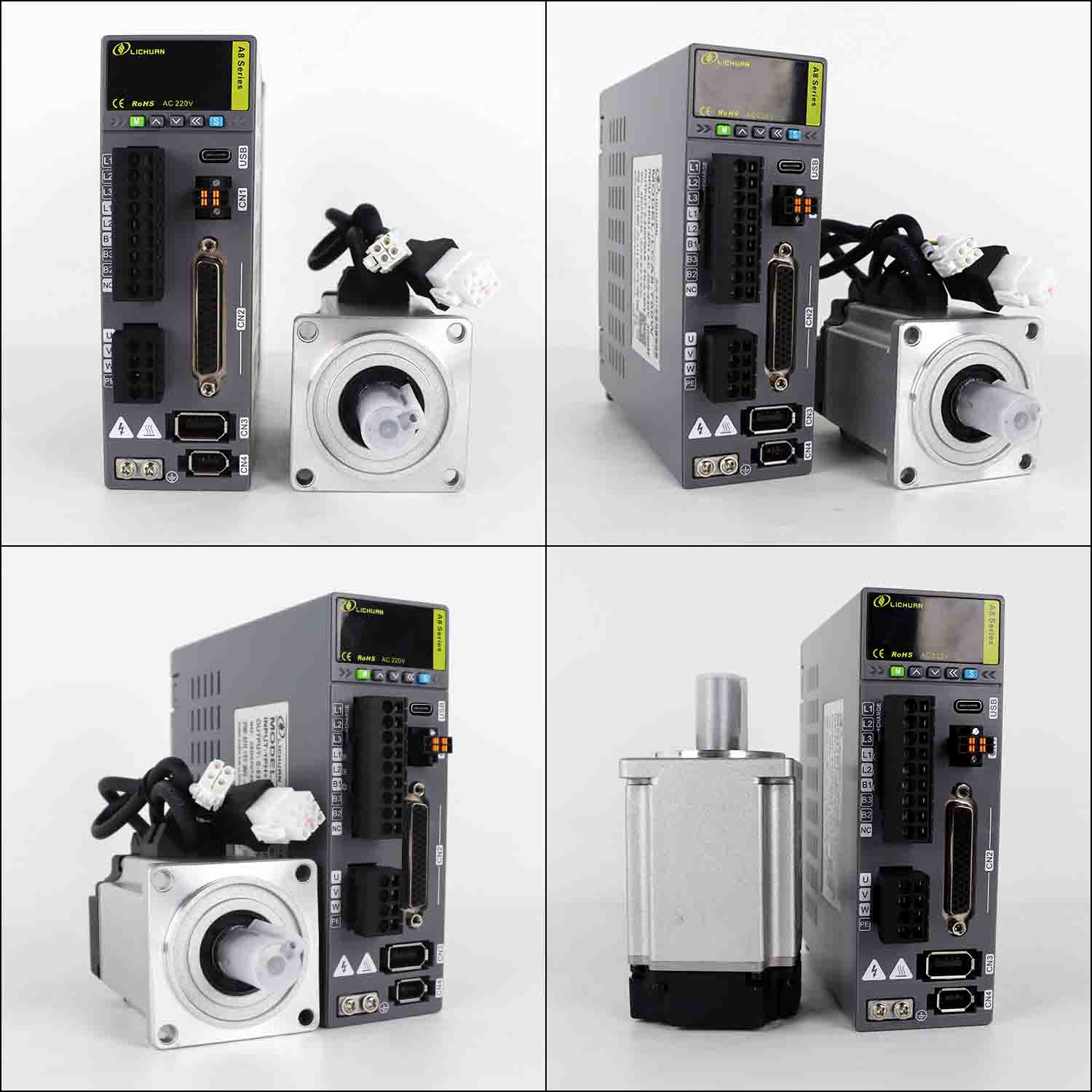

Lichuan kintamosios srovės servo variklio tvarkyklių rinkinys A8 Didelio tikslumo STO ABZ 600W 1.91N.m 220V 3.3A 3000RPM IP65

Lichuan kintamosios srovės servo variklio tvarkyklių rinkinys A8 Didelio tikslumo STO ABZ 600W 1.91N.m 220V 3.3A 3000RPM IP65

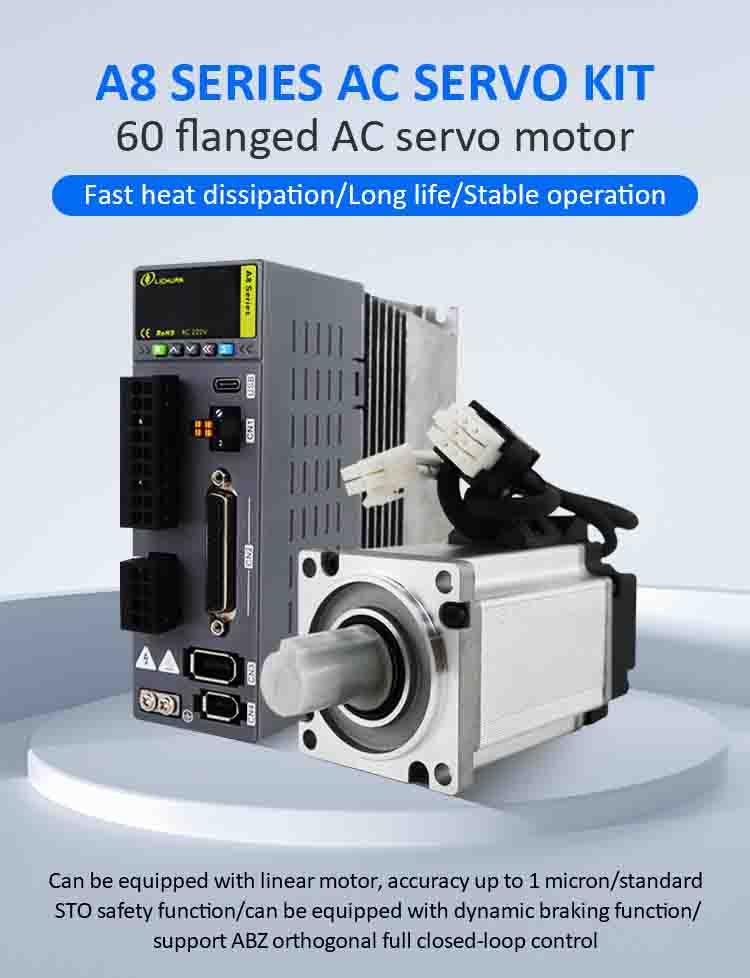

Lichuan A8 serijos servo variklio tvarkyklės privalumai:

Svarbiausi dalykai:

1.Gali būti su linijiniais varikliais, kurių tikslumas iki1 mikronas

2.StandartinisSTOsaugos funkcija

3. Pasirenkama dinaminio stabdymo funkcija, užtikrinanti saugumą ir patikimumą

4.PalaikoABZKvadratūrinio impulso pilno uždaro ciklo valdymas

Funkcijos:

1.Palaiko 17 bitų ir 23 bitų prieauginius ir absoliučiuosius koduotuvus.

2.Palaiko 7 valdymo režimus: padėtis, greitis, sukimo momentas, padėtis / sukimo momentas, padėtis / greitis, greitis / sukimo momentas ir padėtis / greitis / sukimo momentas.

3. Vidinė 24 V įtampos išvestis: gali maitinti DI ir impulsinius prievadus, todėl nereikia išorinio 24 V maitinimo šaltinio.

4.Palaiko ABZ fazės impulsų dažnio padalijimo grįžtamąjį ryšį.

5.16 virtualių DI prievadų ir 16 virtualių D0 prievadų: naudojant ryšio valdymą nereikia jaudintis dėl nepakankamo DI arba D0 prievadų.

6.16 vidinio greičio ir 16 vidinių padėties segmentų: galimas automatinis ciklo valdymas, todėl 485 ryšio valdymas tampa lankstesnis.

7.Palaiko variklio savarankišką mokymąsi: gali būti naudojamas su skirtingų gamintojų varikliais.

8.Palaiko485 autobusu susisiekimas, naudojant standartinį MODBUS RTU protokolą.

9. Analoginio signalo valdymas, palaiko 2 analoginius įėjimus, 12 bitų skiriamoji geba,įvesties diapazonas nuo -10 iki +10V.

Lichuan A8 didelio tikslumo STO ABZ kintamosios srovės servo variklio tvarkyklių rinkinys – visa gaminio apžvalga

Techninių parametrų lentelė

Produkto aprašymas

TheLichuan A8 didelio tikslumo STO ABZ kintamosios srovės servo variklio tvarkyklių rinkinyssujungia didelio našumo servo variklį su pažangia servo tvarkykle, optimizuota tiksliam valdymui. Su išmaniaisiais algoritmais, greita reakcija ir patikimu kodavimo įrenginiu sistema užtikrina nuoseklų judėjimo tikslumą ir sklandų sukimo momento išvestį. Dėl kompaktiškos konstrukcijos ir suderinamumo su pagrindinėmis valdymo sistemomis integravimas yra paprastas ir patikimas.

ĮmontuotasSTO saugos sistemaapsaugo operatorius ir įrangą, užkerta kelią atsitiktiniam variklio paleidimui ir atitinka tarptautinius pramonės aplinkos saugos standartus.

Produkto pristatymas

TheLichuan A8 didelio tikslumo STO ABZ kintamosios srovės servo variklio tvarkyklių rinkinysyra naujos kartos servo sistema, skirta didelio tikslumo pramoninei automatizacijai. Įrengtas suSaugus sukimo momento išjungimas (STO), ABZ kodavimo grįžtamasis ryšys, irdidelio tikslumo judesio valdymas, šis servo komplektas užtikrina puikų stabilumą, patikimumą ir ilgalaikį našumą CNC mašinoms, robotams, pakavimo linijoms, pjovimo sistemoms ir įvairiai išmaniajai gamybos įrangai.

Dėl optimizuoto dizaino, padidinto sukimo momento išėjimo ir stabilios 220 V kintamosios srovės maitinimo struktūros Lichuan A8 sistema užtikrina išskirtinį efektyvumą ir sklandų judėjimą tiek OEM gamintojams, tiek sistemų integratoriams.

Informacija apie produktą

• Produkto pavadinimas:Lichuan A8 didelio tikslumo STO ABZ kintamosios srovės servo variklio tvarkyklių rinkinys

• Nominali įtampa:AC 220V

• Encoder tipas:ABZ inkrementinis kodavimo įrenginys

• Valdymo režimas:Padėtis / greitis / sukimo momentas

• Saugos funkcija:STO (saugus sukimo momentas išjungtas)

• Darbo greitis:Iki 3000 aps./min

• Taikymo sritis:CNC, robotika, automatikos linijos, pakavimo mašinos

• Tinkami vartotojai:Integratoriai, OEM gamyklos, pramonės automatikos įmonės, įrangos modernizavimo specialistai

Pagrindinė informacija

• Prekinis ženklas:Lichuanas

• Serija:A8 Didelio tikslumo STO ABZ

• Galios diapazonas:200 W – 1500 W (pasirinktinai)

• Įtampos klasė:AC 220V

• Apsaugos lygis:IP65 (variklis)

• Atsiliepimų sistema:ABZ kodavimo įrenginys, didelės raiškos signalas

• Vairuotojo suderinamumas:PLC, judesio valdikliai, CNC valdikliai

• Aušinimo būdas:Natūralus vėsinimas / įmontuotas aušinimas

Specifikacijos

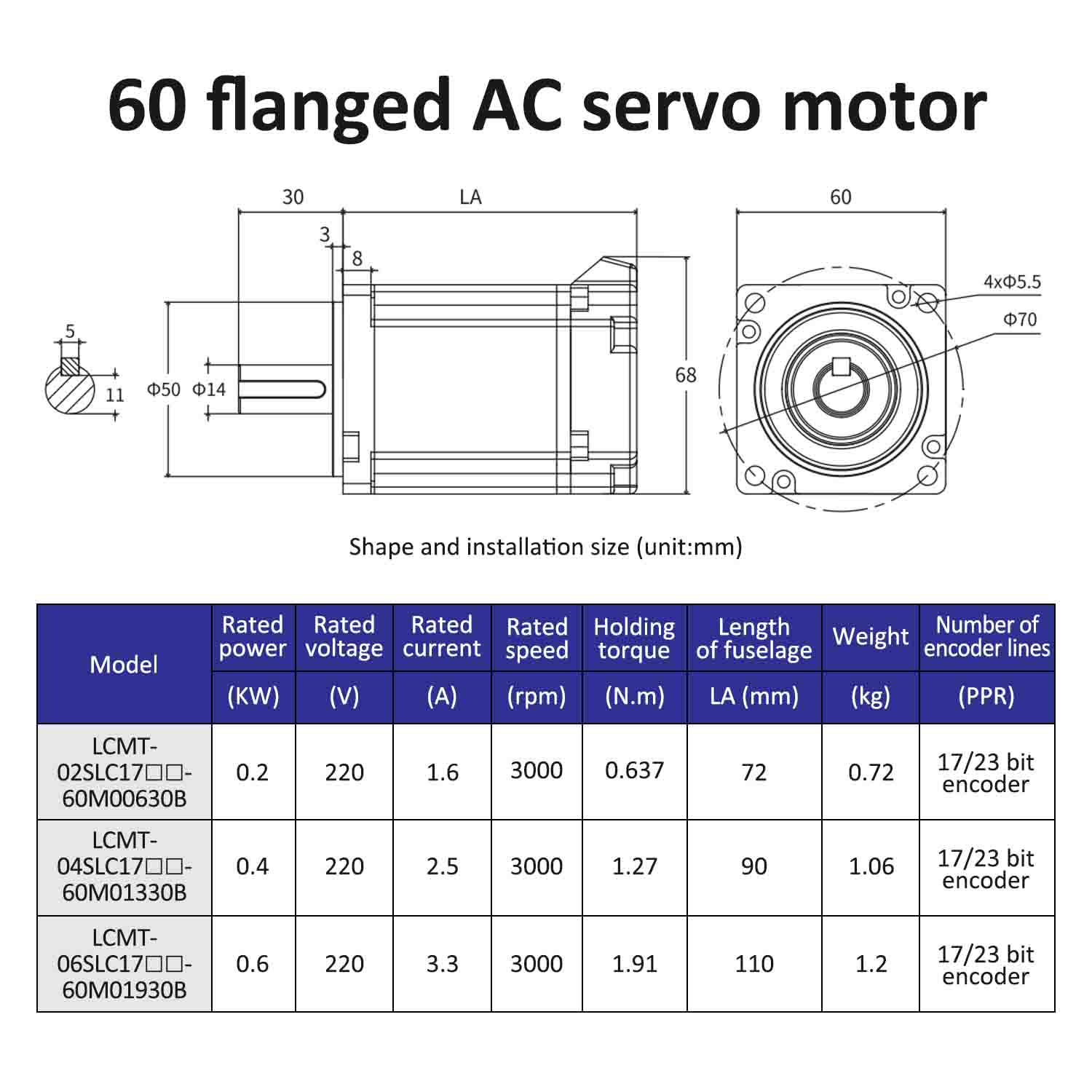

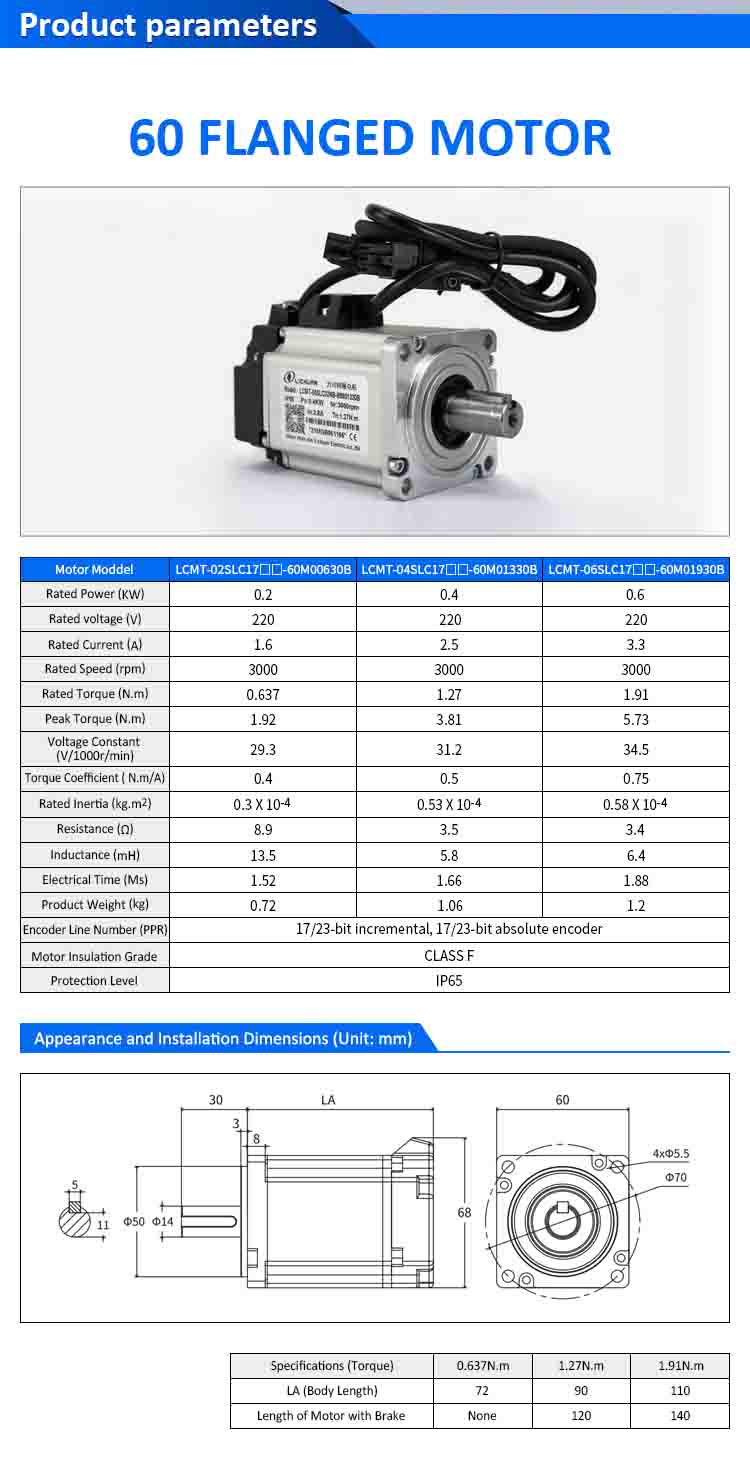

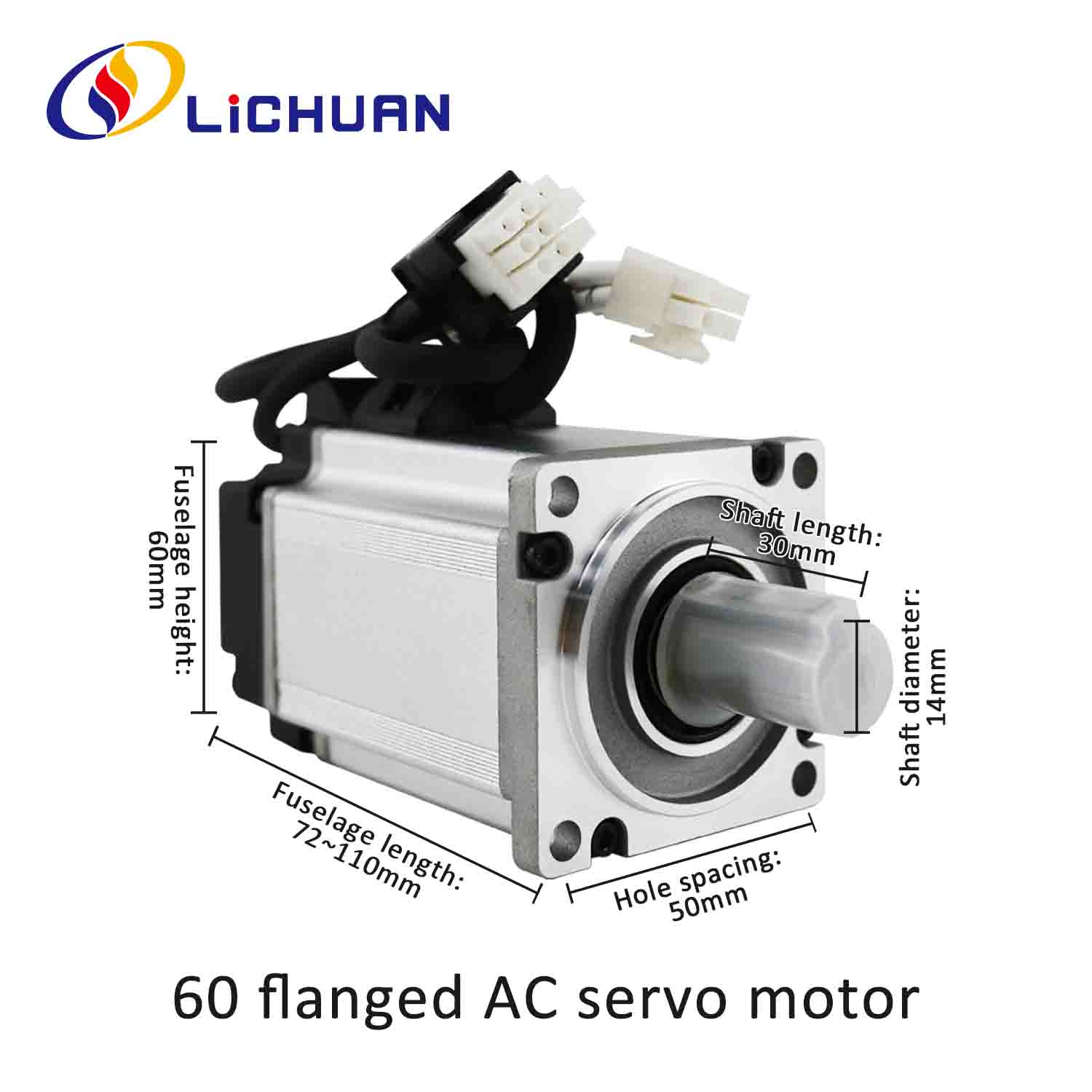

H3: servo variklio specifikacijos

• Nominali išėjimo galia: 200W–1,5kW

• Nominali srovė: 1,6 A–6,0 A

• Vardinis sukimo momentas: 0,64–4,8 N·m

• Maksimalus greitis: 3000 RPM

• Kodavimo įrenginys: ABZ laipsniškas, didelės raiškos

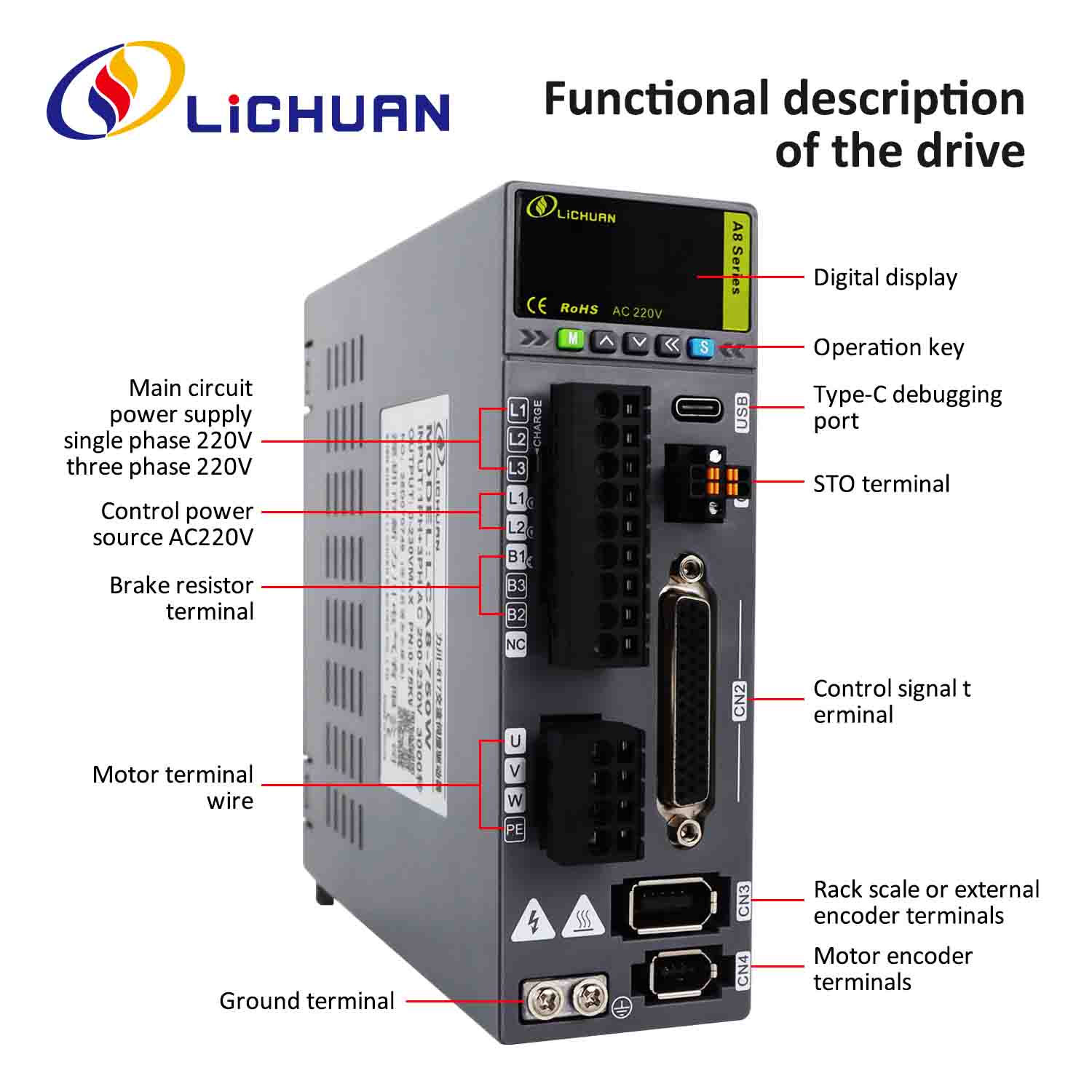

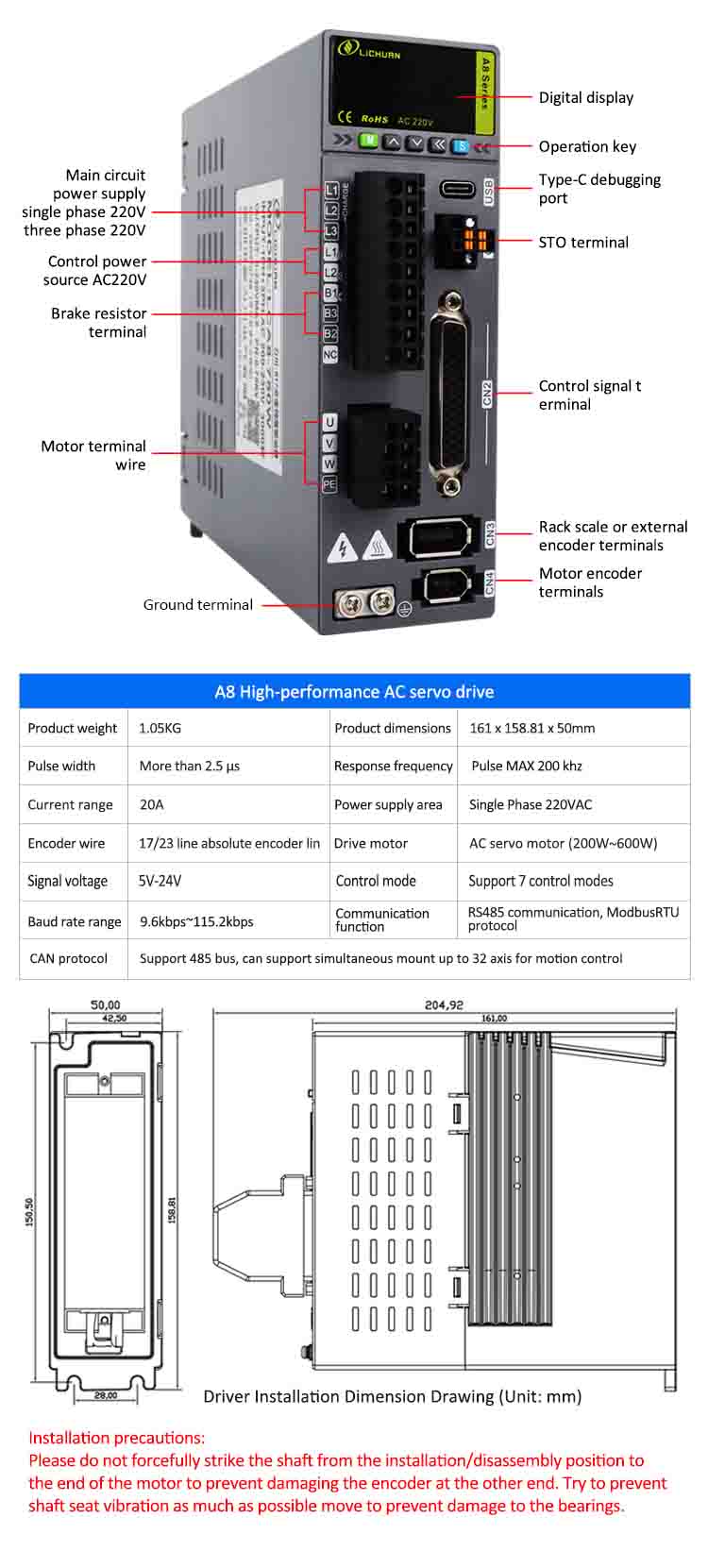

Servo tvarkyklės specifikacijos

• Valdymo režimai: padėtis / greitis / sukimo momentas

• Įėjimo įtampa: AC 220V

• Apsauga: STO, per didelė įtampa, per didelė srovė, perkrova

• Sąsaja: impulsas + kryptis, analoginis valdymas, RS-485/Modbus

• Automatinis derinimas: palaikomas derinimas vienu klavišu

Pagrindiniai pardavimo taškai

• Didelio tikslumo judesių valdymas- optimizuotas CNC ir robotikai

• STO saugos funkcija— apsaugo įrangą ir operatorių

• ABZ didelės raiškos kodavimo įrenginys- užtikrina tikslų padėties nustatymą

• Didelio greičio stabilumas- švarus sukimo momentas esant dideliam apsisukimų dažniui

• Lengva integracija— suderinamas su pagrindinėmis PLC/CNC sistemomis

• Didelis patvarumas ir ilgas tarnavimo laikas

• Energiją taupantis dizainas

• Kompaktiškas ir pramoninės klasės

Visi pardavimo aspektai yra skirti stiprinti SEO pasiekiamumąLichuan A8 didelio tikslumo STO ABZ kintamosios srovės servo variklio tvarkyklių rinkinyspramoninės automatikos kategorijose.

Produkto savybės

• Aukšto efektyvumo sukimo momento struktūra

• Greita pagreičio reakcija

• Mažas triukšmas, stabili judėjimo kreivė

• STO saugos blokavimas

• IP65 pramoninė apsauga

• Išmanus PID valdymas

• Kelių protokolų komunikacijos palaikymas

• Savaime prisitaikantis derinimas

Produkto technologija

TheLichuan A8 didelio tikslumo STO ABZ kintamosios srovės servo variklio tvarkyklių rinkinyssukurtas naudojant pažangius vektorinio valdymo algoritmus, didelės raiškos ABZ kodavimo grįžtamąjį ryšį ir optimizuotą skaitmeninio signalo apdorojimą, kad būtų užtikrintas dinaminis veikimas. Jo realiojo laiko srovės valdymo kilpa ir didelės spartos DSP architektūra užtikrina greitą komandų signalų sekimą su minimaliu vėlavimu ir vibracija.

Darbo principas

1. ABZ kodavimo įrenginys išveda padėties signalo impulsus.

2. Vairuotojas gauna impulsų komandas iš PLC/CNC.

3. DSP analizuoja grįžtamąjį ryšį ir lygina su atskaitos signalu.

4. PID algoritmas reguliuoja variklio sukimo momentą ir greitį.

5. STO saugos grandinė užtikrina sukimo momento izoliaciją, kai suveikia.

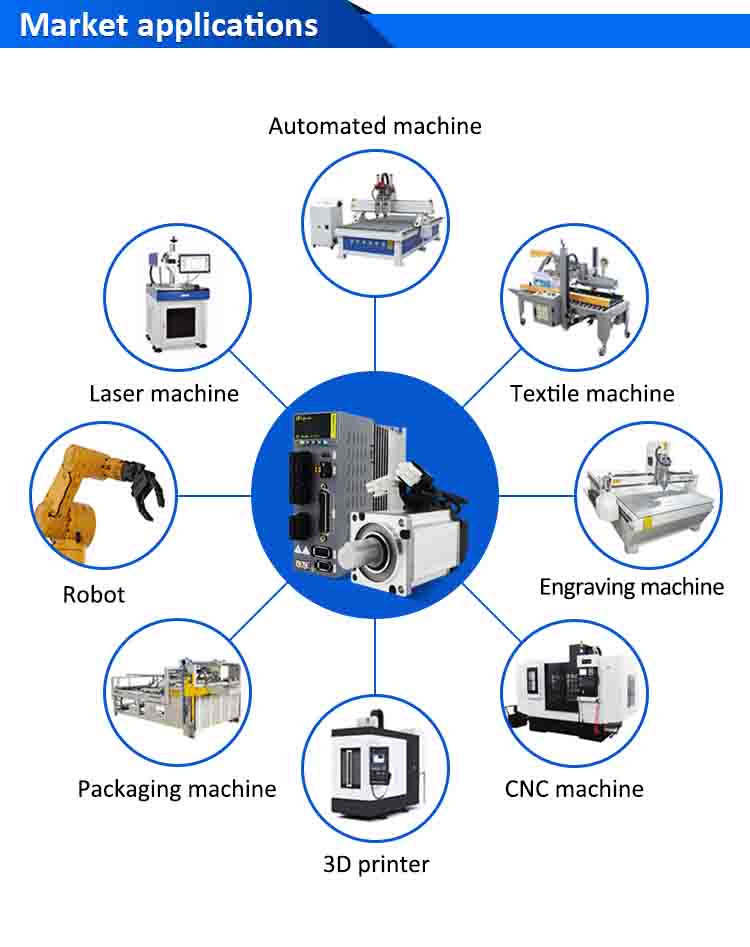

Taikymo laukai

• CNC pjovimo staklės

• 3 ašių ir 5 ašių apdirbimo centrai

• Robotika

• Pakavimo automatika

• Tekstilės mašinos

• Lazerinio graviravimo mašinos

• Konvejerio ir rūšiavimo sistemos

• Pramoninės automatikos modernizavimas

• Išmanios gamybos linijos

Produkto naudojimas

TheLichuan A8 didelio tikslumo STO ABZ kintamosios srovės servo variklio tvarkyklių rinkinysyra skirtastikslus, stabilus, saugus judesių valdymasmažose ir vidutinėse pramonės mašinose.

Produkto privalumai

• Didesnis sąnaudų ir našumo santykis

• Pramoninio lygio patikimumas

• Greita reakcija, žema vibracija

• Pasaulinis standartinis dizainas

• STO sistema atitinka tarptautinius reikalavimus

• Lengvas montavimas ir derinimas

• Ilgas eksploatavimo laikas

• Platus pramoninis suderinamumas

Produktų paslaugos

• Techninė dokumentacija

• Internetinės diegimo instrukcijos

• Nuotolinis trikčių šalinimas

• Vienerių metų garantija

• OEM/ODM palaikymas

• Atsarginių dalių tiekimas

• Eksportuoti techninę pagalbą

Gamybos procesas

• Variklio ritės apvija

• CNC precizinis apdirbimas

• Koderio surinkimas

• PCB SMT gamyba

• Skaitmeninis kalibravimas

• Vibracijos bandymas

• Aukštos temperatūros senėjimo bandymas

• Galutinė patikra ir pakavimas

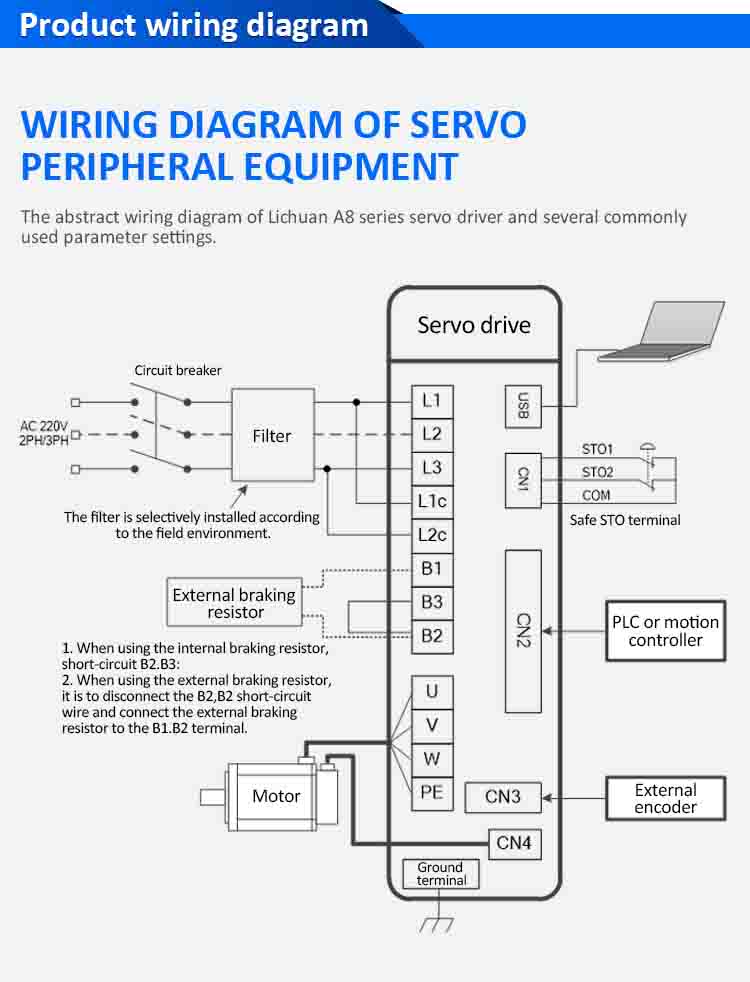

Naudojimo instrukcijos

1. Prijunkite AC 220V įvestį.

2. Saugiai prijunkite ABZ kodavimo kabelį.

3. Konfigūruokite tvarkyklės parametrus.

4. Pasirinkite valdymo režimą.

5. Išbandykite judesį naudodami bėgimo režimą.

6. Prijunkite prie PLC/CNC.

7. Įjungti STO grandinę.

Atsargumo priemonės

• Užtikrinkite tinkamą įžeminimą

• Nedirbkite su nuimtais dangčiais

• Saugokite kodavimo kabelį nuo stiprių trukdžių

• Naudokite STO laidus pagal standartą

• Venkite perkrovos, viršijančios vardinį sukimo momentą

• Atlikite bandomąjį paleidimą prieš pilną apkrovą

Įmonės pristatymas

Lichuan yra gerai pripažintas gamintojas, kurio specializacijapramoniniai servo varikliai, pavaros ir automatikos valdymo sistemos. Turėdamas pasaulinį platinimą, stiprias mokslinių tyrimų ir plėtros galimybes bei pažangias gamybos linijas, Lichuan siūlo aukštos kokybės servo sprendimus, tokius kaipLichuan A8 didelio tikslumo STO ABZ kintamosios srovės servo variklio tvarkyklių rinkinys, palaikantis šiuolaikinius pramonės atnaujinimus ir pažangią gamybą.

Produkto sertifikatai

• CE sertifikatas

• ISO9001 gamybos sertifikatas

• Elektros saugos bandymų ataskaitos

• IP65 apsaugos patvirtinimas

Kokybės užtikrinimas

kasLichuan A8 didelio tikslumo STO ABZ kintamosios srovės servo variklio tvarkyklių rinkinyspatiria:

• 100% gamyklinis bandymas

• Koderio kalibravimas

• Terminio senėjimo patvirtinimas

• Krovinio važiavimo dviračiu patikra

• Saugos STO patikrinimas

Klientų aptarnavimo informacija

• 24/7 techninė pagalba

• Pašto ir WhatsApp pagalba

• Internetiniai programinės įrangos atnaujinimai

• Pasirinktinis OEM palaikymas

• Galimi užsakymų pavyzdžiai

• Pasaulinė siuntimo paslauga

DUK

1 klausimas: kas yra STO?
A1: STO (saugus sukimo momento išjungimas) apsaugo nuo netyčinio variklio veikimo ir padidina saugumą.

2 klausimas: Ar jis gali veikti su PLC prekių ženklais, tokiais kaip Siemens, Mitsubishi, Delta?
A2: Taip, suderinama per impulsinį, analoginį ir Modbus.

3 klausimas: ar Lichuan A8 didelio tikslumo STO ABZ kintamosios srovės servo variklio tvarkyklių rinkinys tinka CNC staklėms?
A3: Taip, jis yra optimizuotas CNC judesiui ir didelio tikslumo valdymui.
