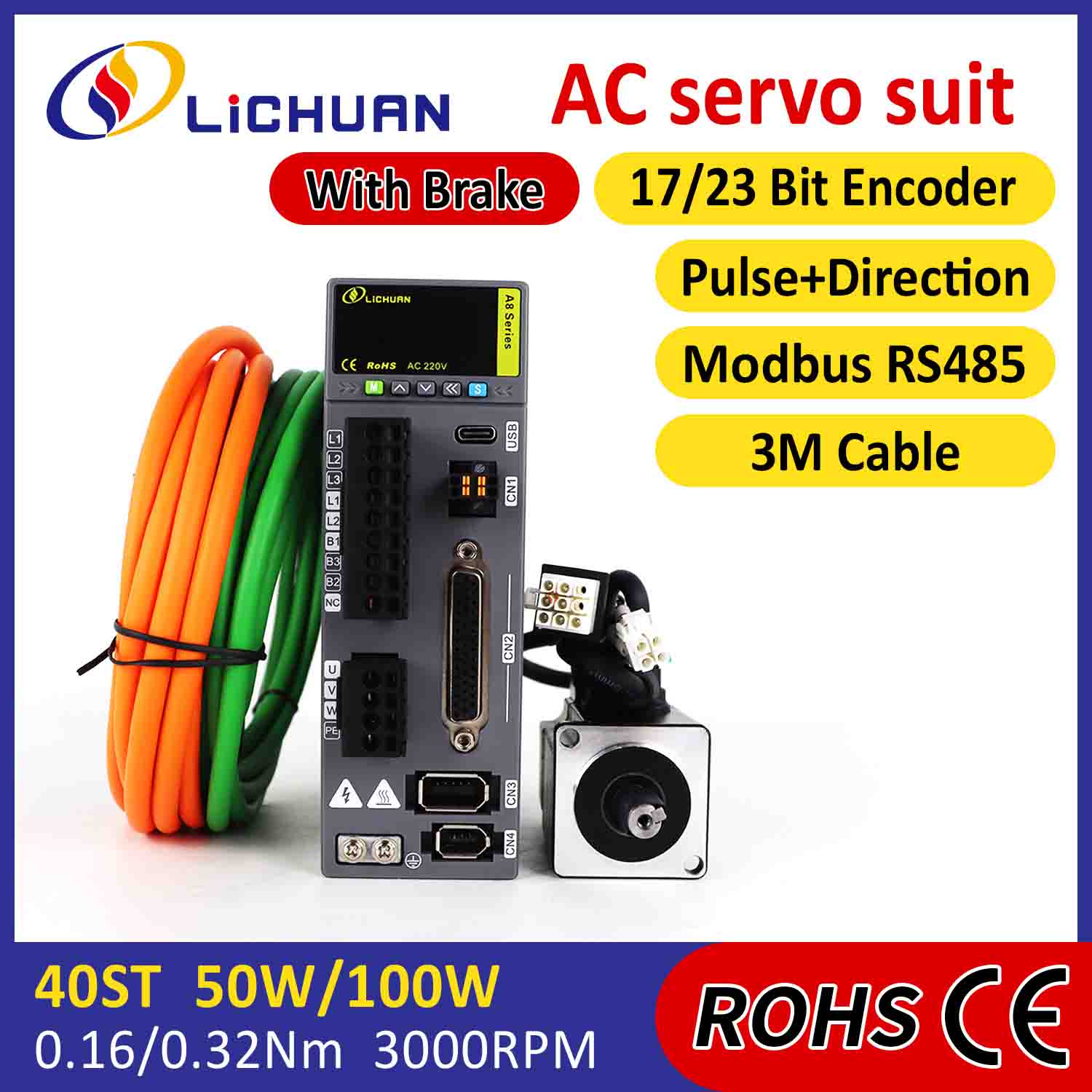

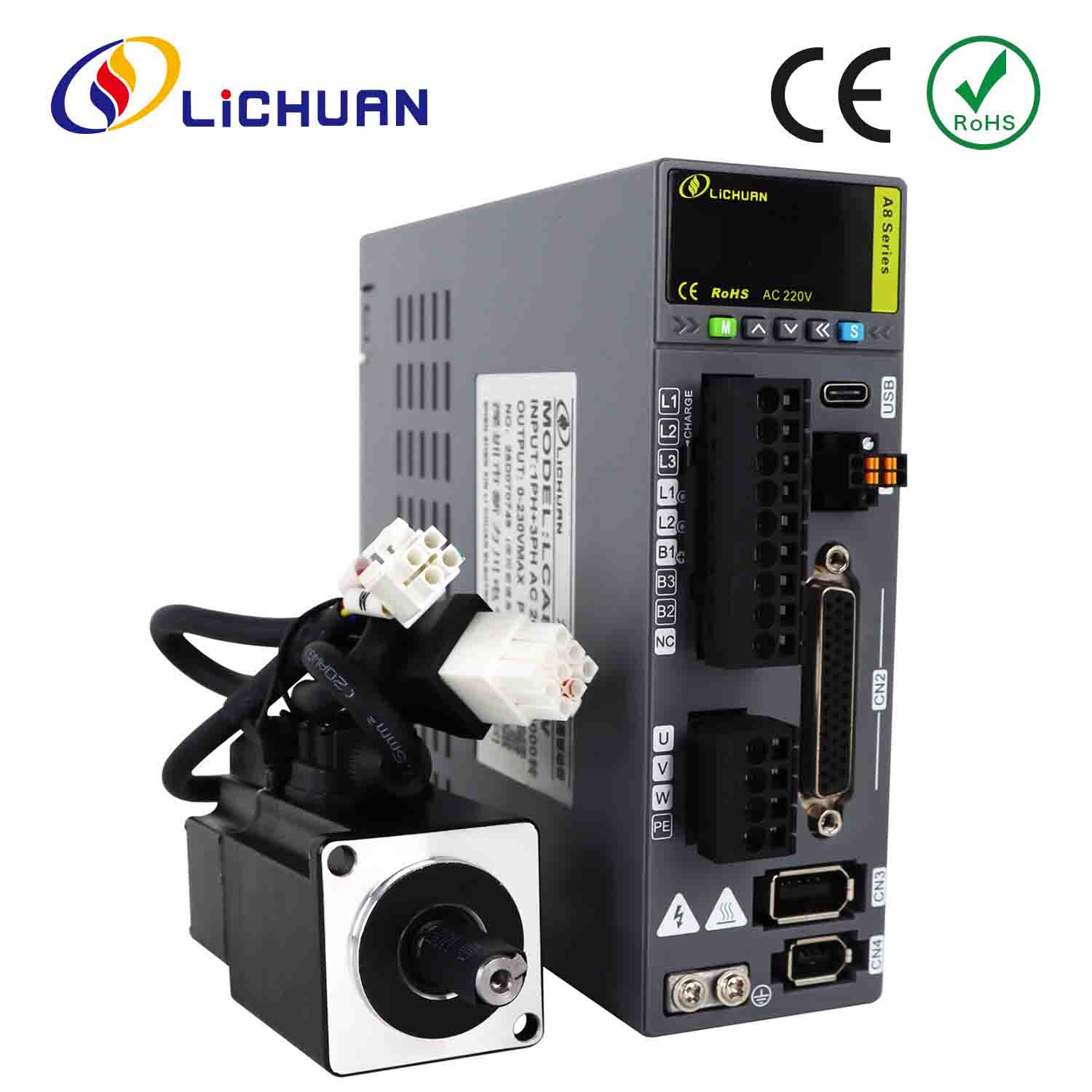

Lichuan kintamosios srovės servo variklio tvarkyklių rinkinys A8 Didelio tikslumo STO ABZ 50W 0.16N.m 220V 0.8A 3000RPM IP65

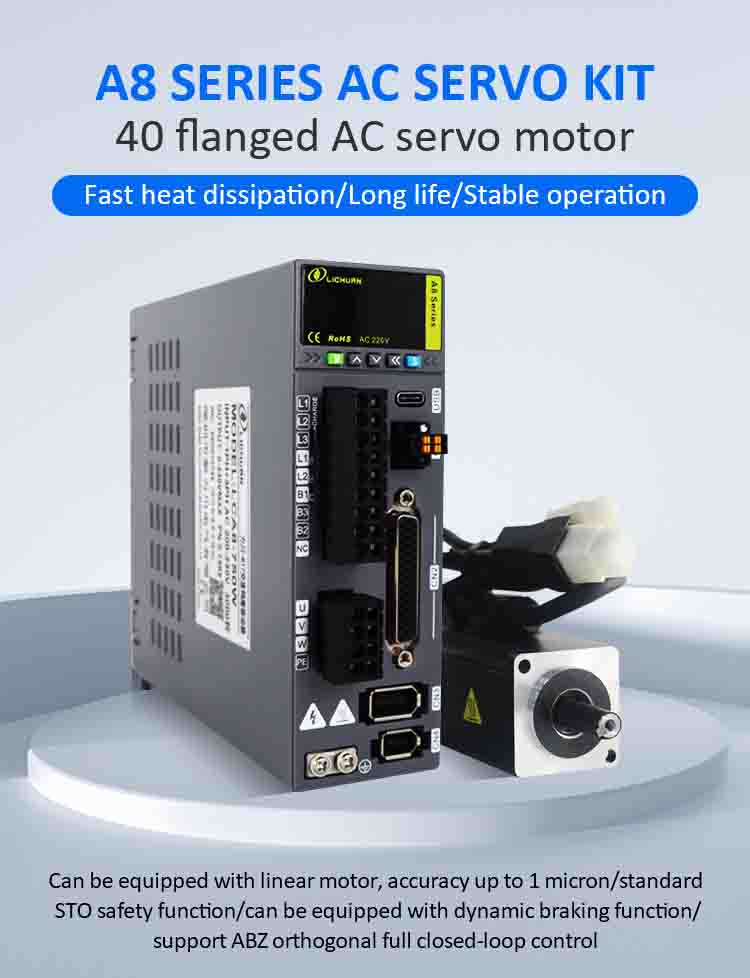

Lichuan A8 serijos servo variklio tvarkyklės privalumai:

Svarbiausi dalykai:

1.Gali būti komplektuojami su tiesiniais varikliais, pasiekiančiais tikslumą iki1 mikronas

2.StandartinisSTOsaugos funkcija

3. Pasirenkama dinaminio stabdymo funkcija, užtikrinanti saugumą ir patikimumą

4.PalaikoABZKvadratūrinio impulso pilno uždaro ciklo valdymas

Funkcijos:

1.Palaiko 17 bitų ir 23 bitų prieauginius ir absoliučiuosius koduotuvus.

2.Palaiko 7 valdymo režimus: padėtis, greitis, sukimo momentas, padėtis / sukimo momentas, padėtis / greitis, greitis / sukimo momentas ir padėtis / greitis / sukimo momentas.

3. Vidinė 24 V įtampos išvestis: gali maitinti DI ir impulsinius prievadus, todėl nereikia išorinio 24 V maitinimo šaltinio.

4.Palaiko ABZ fazės impulsų dažnio padalijimo grįžtamąjį ryšį.

5.16 virtualių DI prievadų ir 16 virtualių D0 prievadų: naudojant ryšio valdymą nereikia jaudintis dėl nepakankamo DI arba D0 prievadų.

6.16 vidinio greičio ir 16 vidinių padėties segmentų: galimas automatinis ciklo valdymas, todėl 485 ryšio valdymas tampa lankstesnis.

7.Palaiko variklio savarankišką mokymąsi: gali būti naudojamas su skirtingų gamintojų varikliais.

8.Palaiko485 autobusu susisiekimas, naudojant standartinį MODBUS RTU protokolą.

9. Analoginio signalo valdymas, palaiko 2 analoginius įėjimus, 12 bitų skiriamoji geba,įvesties diapazonas nuo -10 iki +10V.

Lichuan A8 didelio tikslumo STO ABZ kintamosios srovės servo variklio tvarkyklių rinkinys – tikslus judesių valdymas, skirtas CNC, robotams, automatizavimo sistemoms

Produkto pristatymas

TheLichuan A8 didelio tikslumo STO ABZ kintamosios srovės servo variklio tvarkyklių rinkinysyra integruotas didelio našumo judesio valdymo sprendimas, skirtas pramoninei automatikai, CNC mašinoms, robotikai, pakavimo linijoms ir išmaniosioms gamybos sistemoms.
Šis rinkinys pristatotikslus padėties grįžtamasis ryšys, ABZ prieauginio kodavimo signalai, STO funkcinė sauga, irstabilus AC servo vairavimo efektyvumas, užtikrinantis puikų greitį, sukimo momentą ir padėties nustatymo tikslumą.

Sukurtas ilgalaikiam patikimumuiLichuan A8 didelio tikslumo STO ABZ kintamosios srovės servo variklio tvarkyklių rinkinysyra plačiai pripažintas dėl tvirto suderinamumo, sklandaus veikimo ir puikaus sąnaudų ir našumo santykio.

Pagrindinė produkto informacija

Produkto aprašymas

TheLichuan A8 didelio tikslumo STO ABZ kintamosios srovės servo variklio tvarkyklių rinkinysturi didelio tikslumo variklį, padidintą saugą servo pavarą ir tvirtą ABZ grįžtamojo ryšio kodavimo įrenginį. Jo STO funkcija siūlo patikimas avarinio išjungimo galimybes, o ABZ kodavimo įrenginys užtikrina didelės raiškos impulsų grįžtamąjį ryšį ir puikų signalo stabilumą.

Tai daroLichuan A8 didelio tikslumo STO ABZ kintamosios srovės servo variklio tvarkyklių rinkinystinka tikslioms linijinio ir sukamojo judesio valdymo sistemoms, kurioms reikalingas greitas atsakas, žema vibracija ir tikslus padėties nustatymas.

Produkto savybės

1. Didelio tikslumo ABZ Encoder atsiliepimai

• Užtikrina tikslų padėties aptikimą

• Stabili CNC ir judesio valdiklių impulsų išvestis

• Sumažina kaupiamųjų klaidų skaičių ir pagerina pakartojamumą

2. STO saugos apsauga

• Suderinamas su saugaus sukimo momento išjungimu (STO).

• Neatidėliotinas sukimo momento išjungimas avarinėse situacijose

• Apsaugo operatorius ir įrangą gedimo metu

3. Didelio našumo kintamosios srovės servo variklis

• Sklandus veikimas mažu greičiu

• Greitas dinaminis atsakas

• Didelis sukimo momento tankis ir stabilus temperatūros valdymas

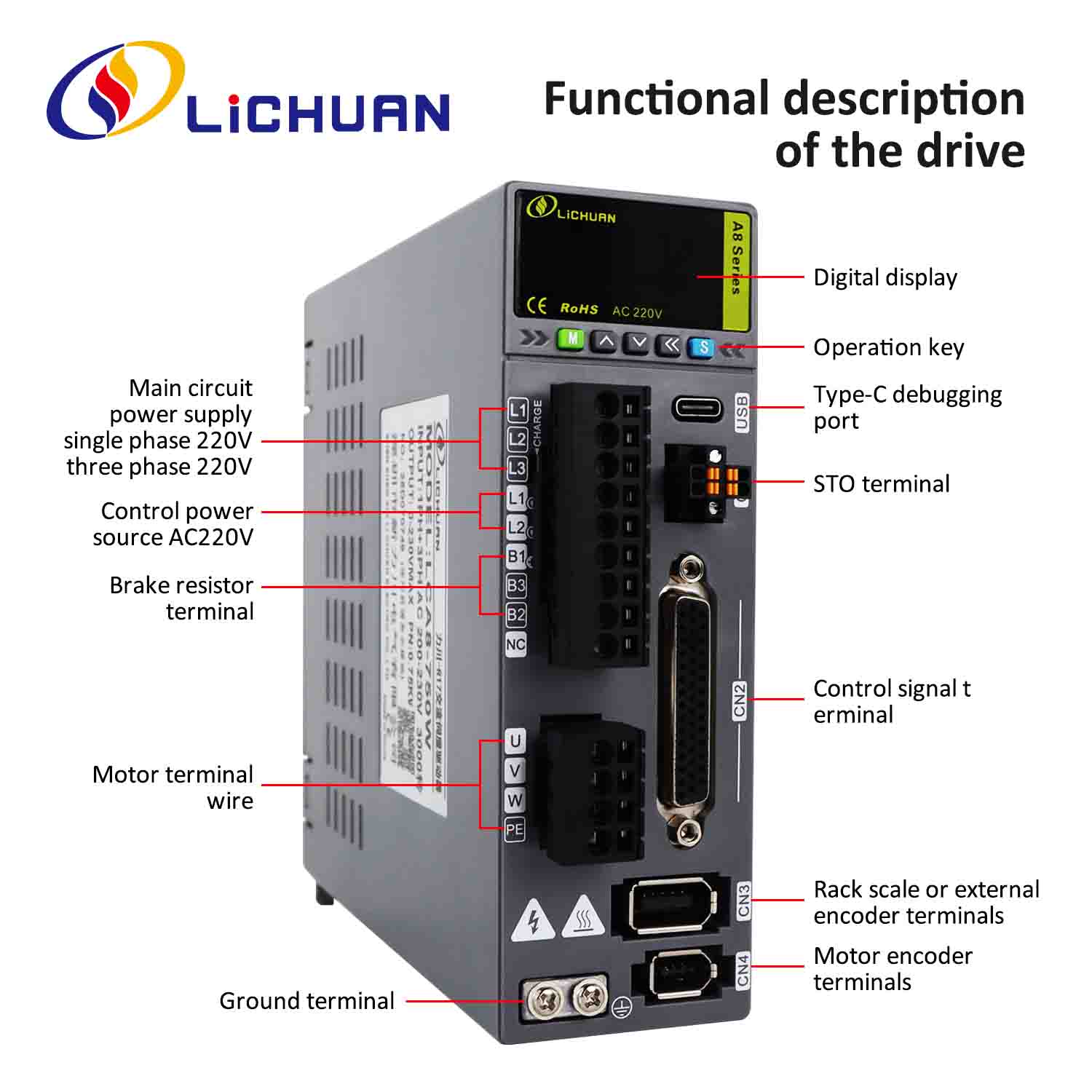

4. Pažangi servo tvarkyklė

• Keli valdymo režimai

• Automatinio derinimo funkcija

• Integruota apsauga: per didelė srovė, per didelė įtampa, perkrova, kodavimo gedimas

5. Stiprus suderinamumas

• Dirba su įprastais CNC valdikliais, PLC sistemomis ir pramoninės automatikos platformomis

• Lengvas integravimas į esamas sistemas

6. Ilgalaikis patikimumas

• Pramoniniai guoliai, ritės ir izoliacija

• Tinkamas ilgalaikiam darbui 24/7

Techniniai principai

TheLichuan A8 didelio tikslumo STO ABZ kintamosios srovės servo variklio tvarkyklių rinkinysveikia integruodama tris tikslumo posistemes:

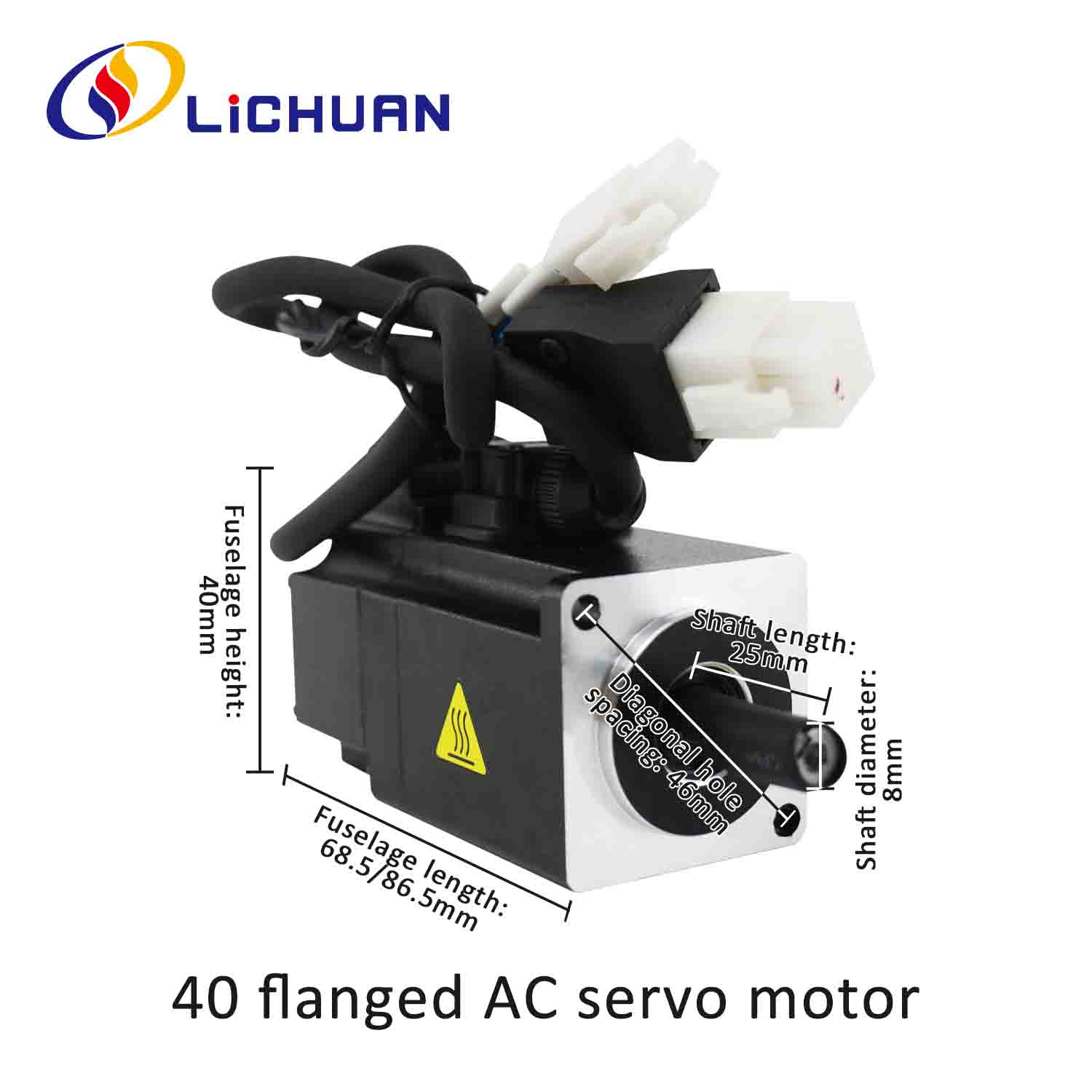

1. Servo variklis

Paverčia elektros energiją į kontroliuojamą sukimosi judesį.

2. Kintamosios srovės servo tvarkyklė

Reguliuoja sukimo momentą, greitį ir padėtį naudodamas išmaniuosius PID pagrįstus uždarojo ciklo valdymo algoritmus.

3. ABZ Encoder

Teikia A/B/Z kanalų signalus grįžtamojo ryšio kilpoms, leidžiančius:

• Realaus laiko pozicijų palyginimas

• Didelio greičio atsako reguliavimas

• Itin sklandus judesio valdymas

Kartu su STO saugos mechanizmais sistema užtikrina tikslų, saugų ir efektyvų uždarojo ciklo veikimą.

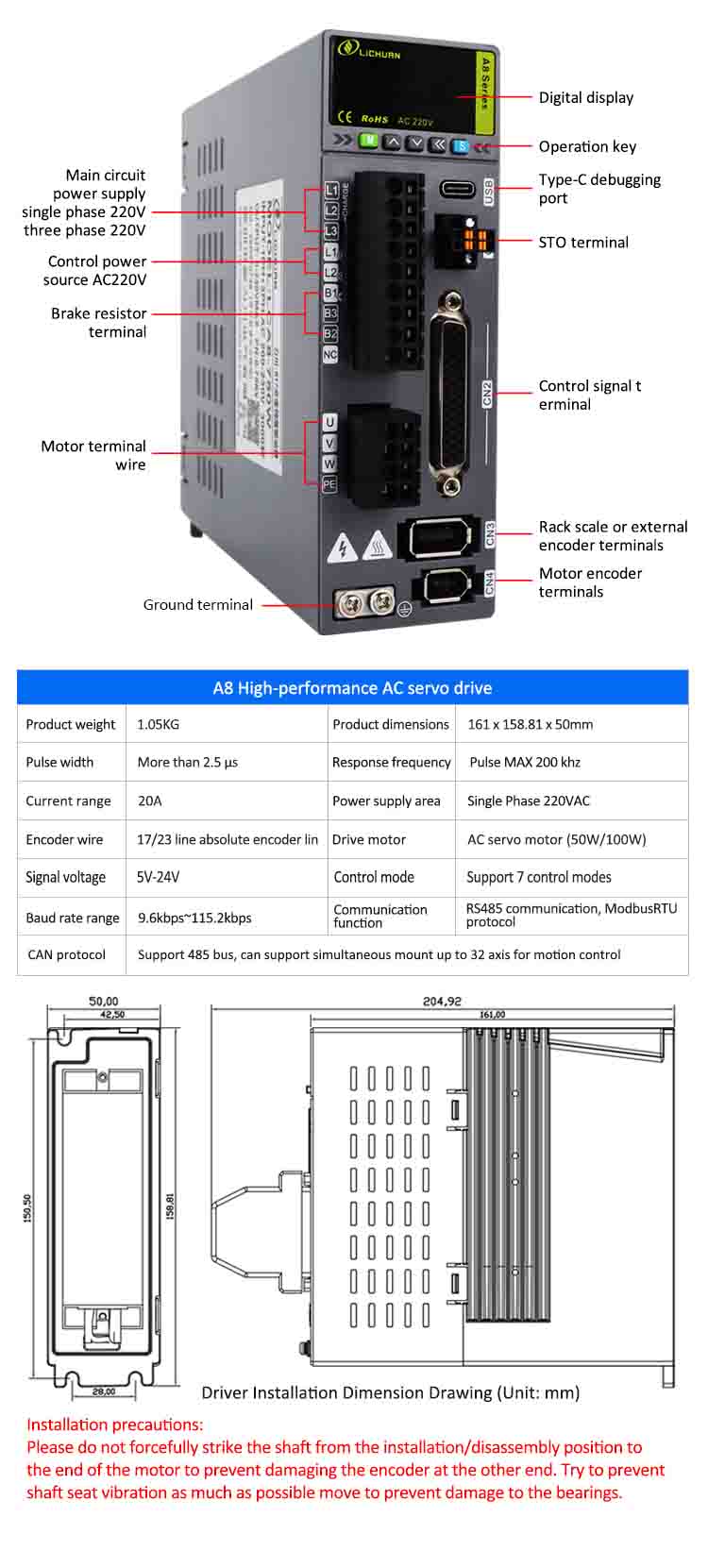

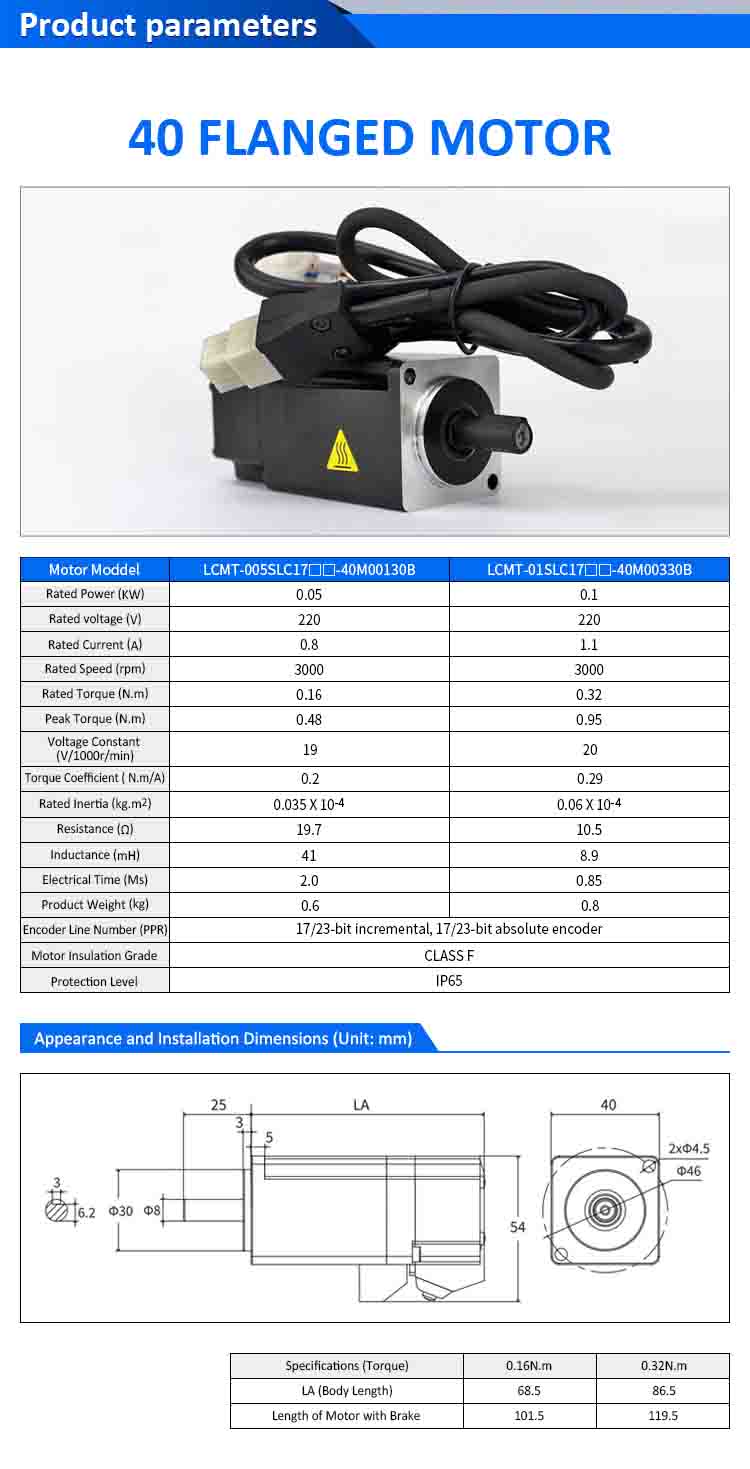

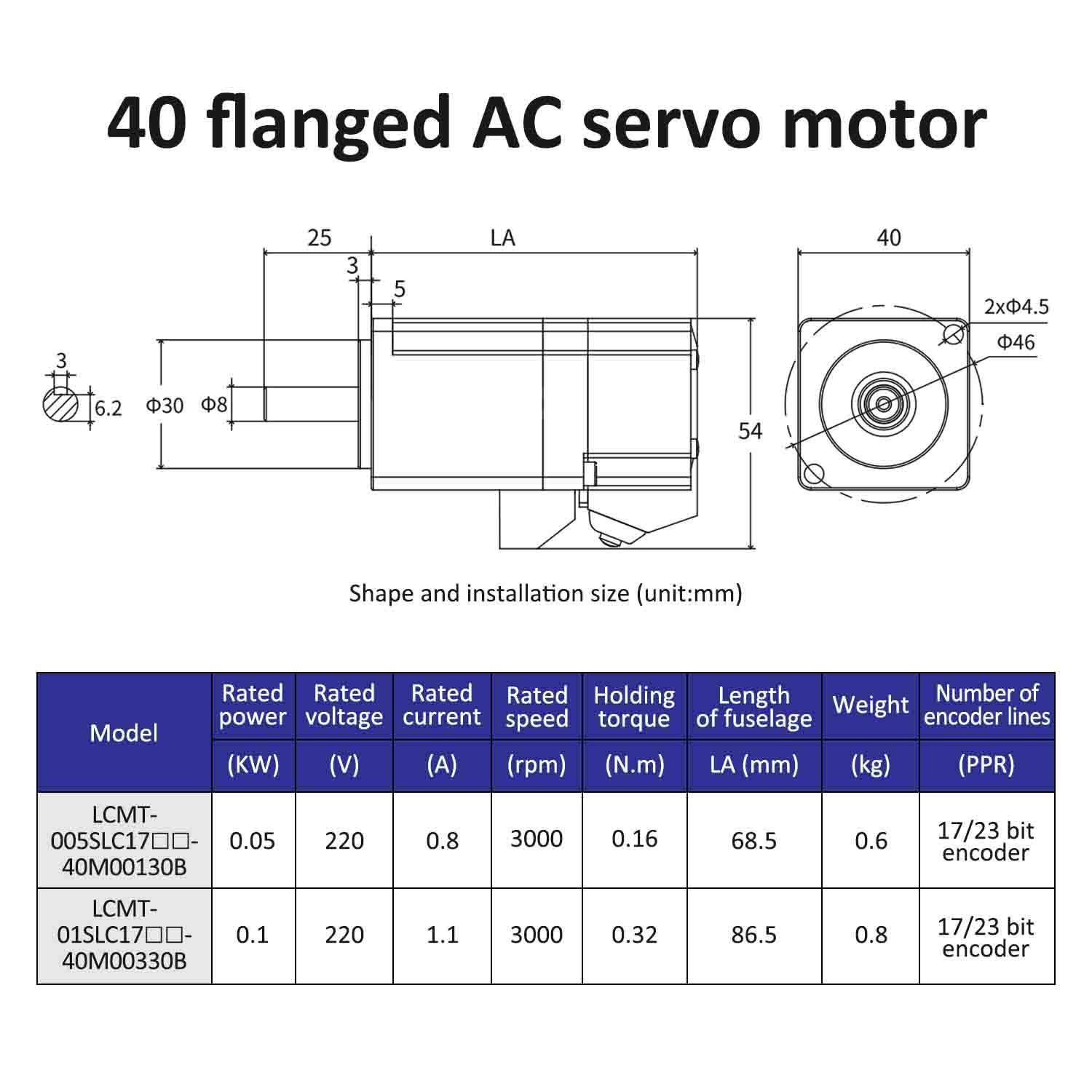

Gaminio specifikacijų lentelė

Produkto privalumai

1. Didelis tikslumas ir stabilumas

ABZ kodavimo įrenginys užtikrina tikslų judesių valdymą.

2. Platus pritaikymo spektras

TheLichuan A8 didelio tikslumo STO ABZ kintamosios srovės servo variklio tvarkyklių rinkinyspalaiko CNC, robotiką ir pramoninę automatiką.

3. Ekonomiškas pramoninio lygio sprendimas

Užtikrina aukštą patikimumą, palyginamą su geriausių prekių ženklų, už konkurencingesnę kainą.

4. Integruota sauga

STO užtikrina tarptautinio standarto saugos išjungimą.

5. Lengva įdiegti ir prižiūrėti

Kompaktiška struktūra, aiškus laidų išdėstymas ir visa dokumentacija.

Taikymo sritys

TheLichuan A8 didelio tikslumo STO ABZ kintamosios srovės servo variklio tvarkyklių rinkinysyra plačiai naudojamas:

• CNC medienos apdirbimo staklės

• CNC metalo pjovimas / frezavimas

• Pramoniniai robotai

• Parinkimo ir vietos automatika

• Pakavimo mašinos

• Spausdinimo ir ženklinimo įranga

• Tikslios padėties nustatymo platformos

• Elektronikos gamybos linijos

• Lazerinio pjovimo/graviravimo mašinos

• Konvejerio ir rūšiavimo sistemos

Produkto naudojimo atvejai / programos

• Didelio tikslumo ašies valdymas

• Rotary indeksų lentelės

• XYZ koordinačių judėjimas

• Didelės spartos veleno sistemos

• Daugiaašiai robotiniai sujungimai

• Automatizuoti judesio valdymo mechanizmai

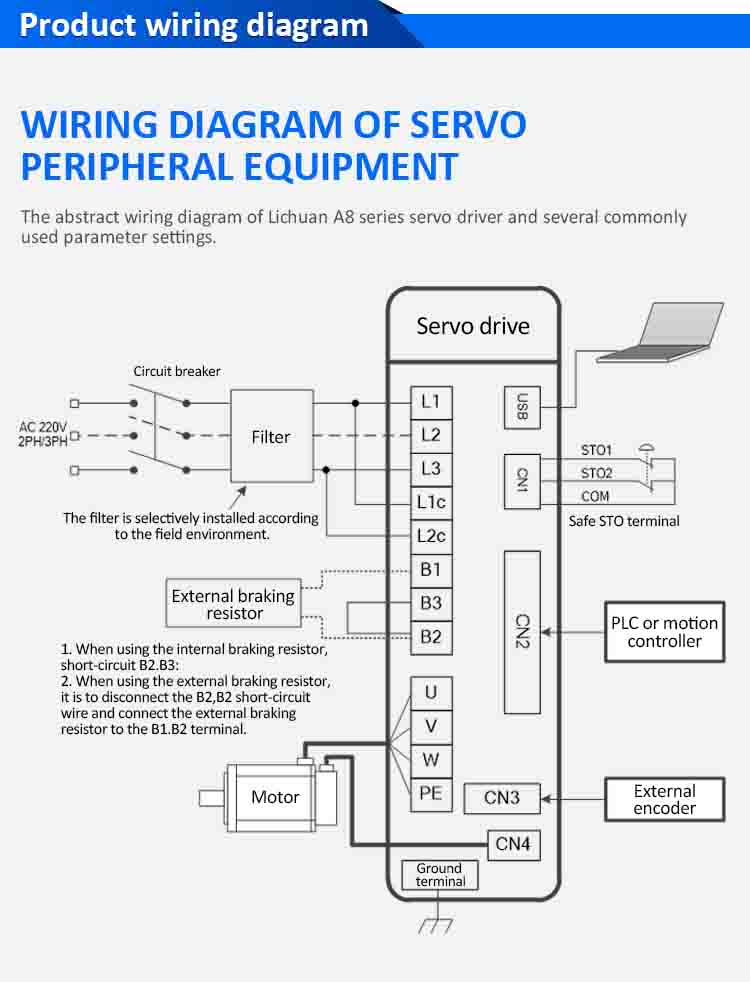

Naudojimo instrukcijos

1. Prijunkite maitinimo šaltinį

Užtikrinkite teisingą AC 220 V įvesties laidą.

2. Prijunkite kodavimo kabelį

Sulygiuokite A/B/Z kanalus su tvarkyklės įvestimi.

3. Konfigūruokite servo tvarkyklės parametrus

Naudokite skydelį arba programinę įrangą sukimo momento, greičio ir padėties režimams reguliuoti.

4. Atlikite automatinį derinimą

Optimizuokite variklio veikimą.

5. Išbandykite sistemą

Prieš pakraunant įrangą, atlikite judesio testus.

Atsargumo priemonės

• Neįjunkite įrenginio maitinimo, kol neužbaigėte laidų.

• Užtikrinkite įžeminimą, kad sumažintumėte trukdžius.

• Venkite staigiai sulenkti kodavimo kabelių.

• Saugokite nuo drėgmės ir laidžių dulkių.

• Įsitikinkite, kad STO laidai atitinka saugos standartus.

Gamybos procesas

• Tiksli rotoriaus apvija

• CNC apdirbtas variklio korpusas

• Koderio kalibravimas ir signalo tikrinimas

• Vairuotojo surinkimas antistatinėje aplinkoje

• Kelių taškų senėjimo testas

• Galutinė kokybės patikra

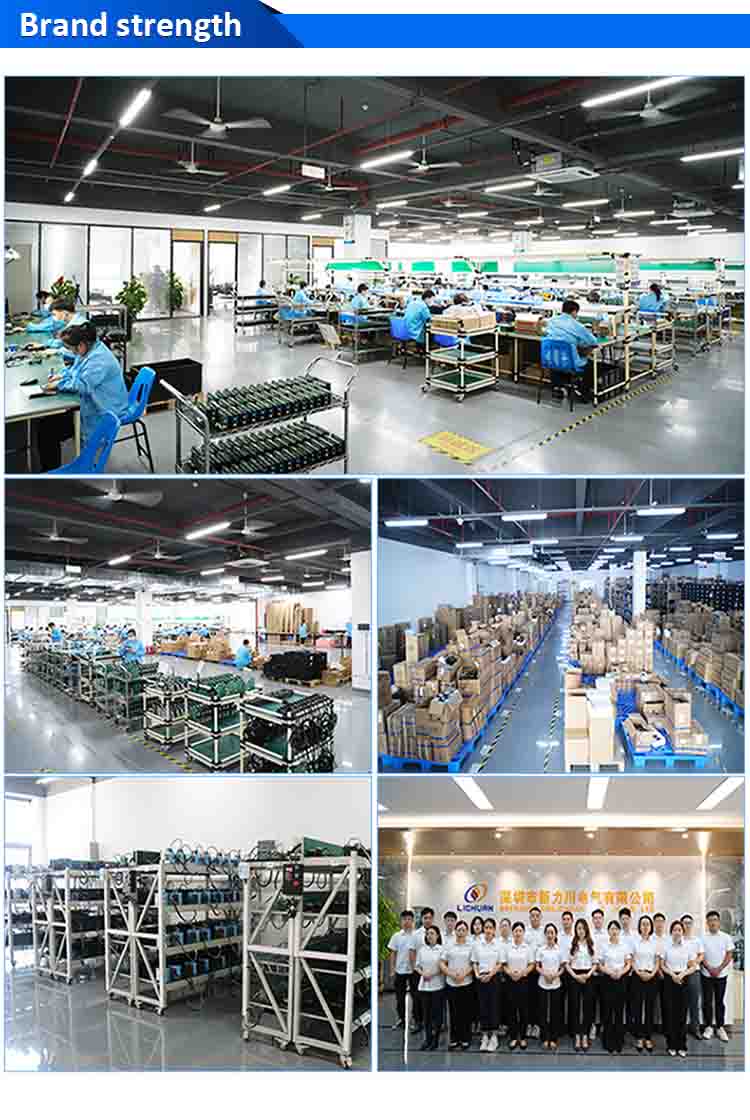

Įmonės pristatymas

„Lichuan“ yra profesionalus gamintojas, daugiausia dėmesio skiriantis servo varikliams, servo tvarkykles ir pramoninės automatikos komponentams. Nuolat investuodama į mokslinius tyrimus ir plėtrą bei griežtą kokybės kontrolę, Lichuan tiekia visame pasaulyje pripažintus produktus, įskaitantLichuan A8 didelio tikslumo STO ABZ kintamosios srovės servo variklio tvarkyklių rinkinys, plačiai naudojamas CNC, robotikos ir pažangios gamybos srityse.

Sertifikatai

• CE sertifikatas

• RoHS atitiktis

• ISO9001 kokybės valdymas

• Elektros saugos laikymasis

Kokybės užtikrinimas

• 100% pilna apžiūra

• Enkoderio signalo testas

• Servo vairuotojo apkrovos testas

• 12-24 mėnesių garantija

• Techninė inžinerinė pagalba

Klientų aptarnavimas

• Nemokama techninė konsultacija

• Internetinis trikčių šalinimas

• Montavimo vadovas

• Greitas atsakymas po pardavimo

• OEM / ODM tinkinimo palaikymas

DUK

1 klausimas: kokios programos tinka Lichuan A8 didelio tikslumo STO ABZ kintamosios srovės servo variklio tvarkyklių rinkiniui?

Idealiai tinka CNC staklėms, robotikai, pakavimui, automatizavimo linijoms ir tiksliam padėties nustatymui.

2 klausimas: ar palaikomas laipsniškas koduotuvo grįžtamasis ryšys?

Taip, komplekte yra didelio tikslumo ABZ inkrementinis kodavimo įrenginys.

3 klausimas: kokios saugos funkcijos yra įtrauktos?

STO (Safe Torque Off) užtikrina saugų avarinį išjungimą.

4 klausimas: kokios galios galios?

Nuo 50 W iki 750 W, priklausomai nuo jūsų taikymo.

5 klausimas: ar jis gali veikti su įprastais CNC valdikliais?

Taip, jis suderinamas su dauguma CNC, PLC, judesio valdiklių ir pramoninės automatikos platformų.
