Žemo profilio Stepper Driver Mini

Kinijos kokybiški žemo profilio Stepper Driver Mini gamintojai ir tiekėjai. LICHUAN® yra žemo profilio Stepper Driver Mini gamintojas ir tiekėjas Kinijoje.

Siųsti užklausą

Prekės aprašymas

LICHUAN® yra vienas garsiausių Kinijos žemo profilio Stepper Driver Mini gamintojų ir tiekėjų. Mūsų gamykla specializuojasi žemo profilio Stepper Driver Mini gamyboje. Sveiki atvykę iš mūsų įsigyti žemo profilio Stepper Driver Mini. Į kiekvieną klientų užklausą atsakoma per 24 valandas.

produkto pristatymas

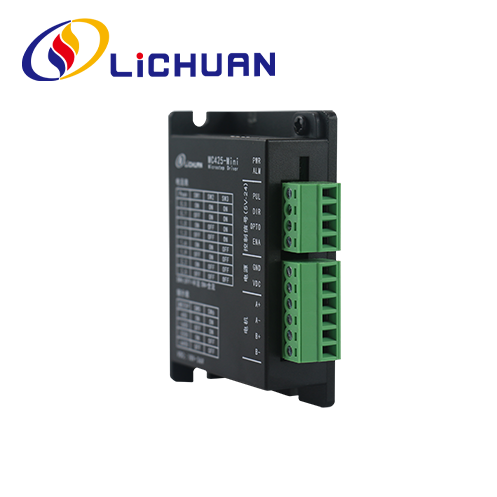

Remiantis naujausia ARM lustų technologijos schema, MC425-Mini skaitmeninės žemos įtampos pakopinių variklių pavaros paprastai tiekiamos su dviejų fazių 35, 39 ir 42 žingsnių variklių serijomis, kad būtų pasiektas puikus vidutinio ir mažo greičio veikimas. Daugumoje mažų įrenginių galima nustatyti bet kokį skirstymą tarp 400–6400 ir bet kokią vardinio diapazono srovę. Pritaikyta integruota mikroskirstymo technologija, kuri gali padėti pasiekti aukšto padalijimo efektą net esant žemam padalijimui. Važiavimas vidutiniu arba mažu greičiu yra labai stabilus, o pavaros variklio triukšmas yra labai mažas. Vairuotojas gali būti suderintas su 2 fazių Nema17 atviros kilpos žingsniniu varikliu.

Funkcinės charakteristikos

● Įvesties įtampos diapazonas: DC18V~36V
● Maks. didžiausia srovė: 2,5A
● Suskirstymo diapazonas: 400 ~ 6400 ppr
● Pulso forma: pulsas + kryptis
● Impulsinio atsako dažnis: 0~200KHz
● Variklio parametrų savireguliacija
● Suteikiama viršįtampis, viršsrovė ir t.

MC425Emini savybės

● Įvesties įtampos diapazonas: DC18V～36V
● Didžiausia didžiausia srovė: 2,5A
● Suskirstymo diapazonas: 400～6400ppr
● Pulso forma: pulsas + kryptis
● Impulsų atsako dažnis: 0～200KHz
● Variklio parametrų automatinio derinimo funkcija Su apsaugos funkcijomis, tokiomis kaip per didelė įtampa, per didelė srovė, sekimo klaida, neatitinkanti tolerancijos ir kt.
● Daugiau informacijos Prašome patikrinti tvarkyklės vadovą „atsisiųsti“ kataloge.

Darbo aplinka ir parametrai

● Laikymo temperatūra: -20°C~65°C
● Darbinė temperatūra: 0°C~50°C
● Darbinė drėgmė: 40–90 % RH (be kondensato)
● Vibracijos dažnis: < 0,5G (4,9m/s2), 10~60 Hz (nepertraukiamas veikimas).
● Reikia vengti vietų, kuriose yra dulkių, alyvos dėmių, korozinių dujų, didelės drėgmės ir vibracijos. Degias dujas ir laidžias dulkes reikia uždrausti

Techninis parametras

● Laikymo temperatūra: -20°C~65°C
● Darbinė temperatūra: 0°C~50°C
● Darbinė drėgmė: 40–90 % RH (be kondensato)
● Vibracijos dažnis: < 0,5 G (4,9 m/s2), 10–60 Hz
(nepertraukiamas veikimas).
● Vietose, kuriose yra dulkių, alyvos dėmių, korozinių dujų, didelė drėgmė ir reikia vengti vibracijos. Degias dujas ir laidžias dulkes reikia uždrausti

Pagrindinės programos

Tinka automatinei įrangai ir instrumentams įvairiose judesio valdymo srityse, tokiose kaip elektroninis apdorojimas ir aptikimas, puslaidininkių pakavimas, pjovimas ir suvirinimas lazeriu, lazerinis fototipas, pakavimo mašinos, graviravimo mašinos, žymekliai, pjaustytuvai, drabužių braižytuvai, vidutinio dydžio CNC.

Techninis parametras

● Įvesties įtampos diapazonas: DC24V～110V/AC18V～80V
● Didžiausia didžiausia srovė:7,2A
● Izoliacijos varža: 500M
● Su viršsrove, viršįtampiu ir kitomis apsaugos funkcijomis.

Aplinkos parametrai

● Laikymo temperatūra: -20° ℃ ~ 80 ℃
● Darbinė temperatūra: 0 ℃ ~ 55 ℃
● Darbinė drėgmė: 90 % RH (nekondensuojanti)
● Vibracijos dažnis: mažesnis nei 0,5 G (4,9 m/s2) 10 Hz ~ 60 Hz (nepertraukiamas veikimas)
● Venkite dulkių, alyvos dėmių, korozinių dujų, vietų, kuriose per daug drėgmės ir per stiprios vibracijos, ir uždrausti degios dujos ir laidžios dulkės

Pavaros funkcijos aprašymas

Vairavimo funkcija	Instrukcijos
Greičio diapazonas nustatymą	Keturi DIP jungikliai SW5-SW8 naudojami pavaros greičio diapazonui nustatyti. Iš viso yra 16 greičio diapazonų. Kai vartotojas nustato greičiu, pirmiausia reikia sustabdyti pavarą. Norėdami nustatyti konkretų greičio diapazoną, vadovaukitės pavaros skydelyje pateiktomis instrukcijomis.
Išėjimo srovės nustatymas	8 išėjimo sroves galima nustatyti tvarkyklei per 3 jungiklius SW1~SW3. Išėjimo srovės nustatymus žr. tvarkyklės skydelyje.
Automatinė pusės srauto funkcija	Per jungiklį SW4 galima nustatyti vairuotojui automatinę pusės srovės funkciją. IŠJUNGTA reiškia, kad ramybės būsenos srovė nustatyta į pusę darbinė srovė; ĮJUNGTA reiškia, kad ramybės srovė ir dinaminė srovė yra vienodos. SW4 turi būti nustatytas kaip OFF bendram naudojimui sumažinti variklio ir vairuotojo šilumos susidarymą bei padidinti patikimumą. Maždaug 0,3 s po impulsų traukinio sustojimo srovė automatiškai sumažės 50 % (faktinė vertė 55 %), o teoriškai šilumos gamyba sumažės 65 %.
Signalo sąsaja	PUL+ ir PUL- yra variklio paleidimo valdymo gnybtai, palaikantys 5V arba 24V perjungimo signalus; DIR+ ir DIR- yra teigiami ir neigiami krypties signalo gnybtai; ENA+ ir ENA- yra teigiami ir neigiami įjungimo signalo gnybtai.
Variklio sąsaja	A+ ir A- prijungti prie žingsninio variklio A fazės apvijos teigiamų ir neigiamų gnybtų; B+ ir B- jungiasi prie teigiamų ir neigiamų gnybtų. Kai A ir B fazių apvijos yra perjungtos, variklio įjungimo kryptis pasikeis;
Maitinimo jungtis	Naudokite AC/DC maitinimo šaltinį, įtampos diapazonas yra 24-110VDC arba 18-80VAC, gnybtai neskirstomi į teigiamus ir neigiamus polius, rekomenduojamas maitinimas yra 48V DC, o galia didesnė nei 250W.
Indikatoriaus lemputė	Vairuotoje yra 1 žalia indikacinė lemputė ir 1 raudona indikacinė lemputė. Žalia yra maitinimo indikatoriaus lemputė, ji užsidega, kai tvarkyklė yra prijungta prie maitinimo šaltinio; raudona yra gedimo indikatoriaus lemputė, ji užsidega, kai įvyksta per didelės įtampos arba srovės gedimas. Pašalinus gedimą, raudona indikatoriaus lemputė užgęsta. Vairuotojo gedimas gali būti pašalintas tik iš naujo prijungus prie maitinimo šaltinio ir pakartotinai naudojant
Montavimas Pastabos	Vairuotojo matmenys: 150x97,5x52,6 mm, angų žingsnis: 138,5 mm. Galima pasirinkti tiek horizontalią, tiek vertikalią instaliaciją (siūloma montuoti vertikaliai). Vairuotojas turi būti sumontuotas glaudžiai prie metalinės spintelės, kad išsklaidytų šilumą.

Parametrų nustatymas

MC860P-2 pavaros greičio diapazoną, dinaminę ir pusiau / pilną srovę galima nustatyti taip, naudojant 8 bitų DIP jungiklį

Darbinės srovės nustatymas

Didžiausia išvesties srovė	Vidutinė išvesties srovė	SW1	SW2	SW3
2.4A	2.0A	įjungta	įjungta	įjungta
3.08A	2.57A	išjungti	įjungta	įjungta
3,77A	3.14A	įjungta	išjungti	įjungta
4.45A	3.71A	išjungti	išjungti	įjungta
5.14A	4.28A	įjungta	įjungta	išjungti
5.83A	4.86A	išjungti	įjungta	išjungti
6.52A	5.43A	įjungta	išjungti	išjungti
7.2A	6.0A	išjungti	išjungti	išjungti

Montavimo dydis (vienetas: mm)

Greičio diapazono nustatymas

BPD	SW5	SW6	SW7	SW8
60	įjungta	įjungta	įjungta	įjungta
90	išjungti	įjungta	įjungta	įjungta
120	įjungta	išjungti	įjungta	įjungta
150	išjungti	išjungti	įjungta	įjungta
180	įjungta	įjungta	išjungti	įjungta
240	išjungti	įjungta	išjungti	įjungta
300	įjungta	išjungti	išjungti	įjungta
360	išjungti	išjungti	išjungti	įjungta
420	įjungta	įjungta	įjungta	išjungti
480	išjungti	įjungta	įjungta	išjungti
540	įjungta	išjungti	įjungta	išjungti
600	išjungti	išjungti	įjungta	išjungti
720	įjungta	įjungta	išjungti	išjungti
840	išjungti	įjungta	išjungti	išjungti
960	įjungta	išjungti	išjungti	išjungti
1200
